На рисунках показано расположение навесных агрегатов, фильтров и других деталей двигателя Cummins, представляющих интерес для его правильной эксплуатации и грамотного технического обслуживания. В зависимости от модели двигателя Cummins расположение некоторых компонентов может отличаться от изображенного на рисунках.

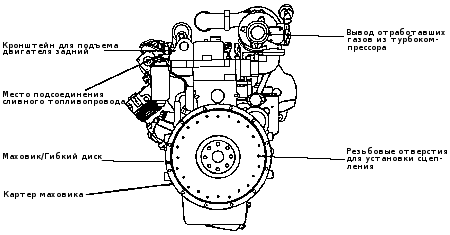

Рис.
1. Вид на двигатель сзади

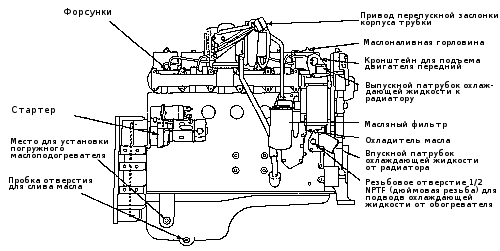

Рис. 2. Вид на двигатель со стороны турбокомпрессора

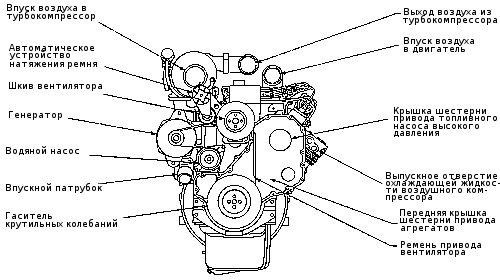

Рис. 3. Вид на двигатель спереди
