Амортизатор
Амортизатор (рис. 203) верхней пружиной прикреплен к кронштейну на раме, а нижней — к нижнему кронштейну амортизатора. Принцип действия гидравлических амортизаторов заключается в следующем. При относительных перемещениях под-рессорных и неподрессорных частей автомобиля КамАЗ имеющаяся в амортизаторе жидкость, перетекая из одной его полости в другую через небольшие отверстия, оказывает сопротивление вертикальному перемещению штока и гасит колебания рессор.

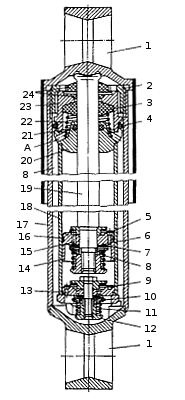

Рис. 203. Амортизатор: 1 - проушина; 2 - гайка резервуара; 3 - сальник штока; 4-сальник гайки резервуара; 5 -клапан перепускной отдачи; 6 - отверстие наружного ряда; 7 - клапан отдачи; 8, 11, 22 - пружины; 9 - клапан перепускной сжатия; 10 - клапан сжатия; 12 - гайка; 13- отверстия перепускного клапана; 14 - поршень; 15 -отверстие внутреннего ряда; 16 - кольцо поршневое; 17- корпус резервуара; 18 - цилиндр рабочий; 19 - шток поршня; 20 - направляющая штока; 21 - сальник направляющей; 23 - обойма сальников; 24 - сальники штока; А - отверстие для слива жидкости в резервуар; В- полость резервуара
