Подвеска передняя автомобилей КамАЗ (рис.202) состоит из двух продольных полуэллиптических рессор, работающих совместно с двумя телескопическими амортизаторами и двумя полыми резиновыми буферами сжатия. В средней части рессоры прикреплены двумя стремянками 7 к площадке балки передней оси. Между рессорами и балкой установлены кронштейны 10 амортизаторов 11.
Передние концы рессор с помощью отъемных ушков 23 и пальцев 21 прикреплены к кронштейнам 20. Втулки 22 отъемных ушков изготовлены из антифрикционного ковкого чугуна, повышающего износостойкость соединений с пальцами рессор. Задние концы передних рессор скользящие и опираются на сменные защитные сухари 15 и боковые вкладыши 19.
Коренной лист рессоры прямоугольного сечения, а остальные листы Т-образного сечения. Всего 15 листов. На скользящем конце коренного листа заклепками закреплена накладка 16, предохраняющая его от износа. Пальцы рессор смазываются через масленку.
Амортизаторы передней подвески соединены с рамой автомобиля и передней осью при помощи пальцев и резиновых втулок. Втулки компенсируют перекосы и смягчают ударные нагрузки, передаваемые от оси автомобиля на раму. С обоих торцов резиновых втулок установлены шайбы.
При движении автомобиля по дороге с небольшими препятствиями амплитуда колебаний подвески незначительна и сопротивление, создаваемое амортизаторами, невелико. На неровной дороге амплитуда колебаний подвески возрастает, при этом амортизатор оказывает большое сопротивление, предотвращая раскачивание автомобиля и поглощая энергию как при плавном, так и при резком сжатии и отдаче рессор.
Для ограничения хода передней подвески служат резиновые полые буферы 6, закрепленные на лонжеронах рамы.
Подвеска передняя автомобилей КамАЗ-53212, КамАЗ-65115, КамАЗ-53228, КамАЗ-53229 и КамАЗ-54112 имеет стабилизатор поперечной устойчивости, который увеличивает угловую жесткость подвески, уменьшая угол крена подрессорной части автомобиля при действии на автомобиль поперечной (боковой) силы, повышает устойчивость движения автомобиля.
Штанга стабилизатора в средней части закреплена на балке передней оси в резиновых подушках с помощью обойм, накладок и стремянок. Штанга стабилизатора стойками шарнирно соединена с кронштейнами, установленными на левом и правом лонжеронах рамы. Соединение стоек с кронштейнами рамы аналогично креплению амортизатора.

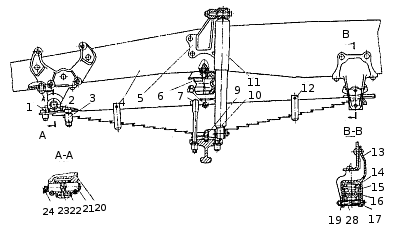

Рис. 202. Передняя подвеска автомобилей моделей 5320, 5410, 55111: 1 -
болт крепления ушка; 2, 17 - болты стяжные; 3 - накладка ушка; 4 - рама
автомобиля; 5, 10
- кронштейны амортизатора верхний и нижний; 6 -буфер
рессоры; 7 - стремянка рессоры; 8 - накладка; 9 -штифт; 11 - амортизатор; 12 -
хомут; 13 - кронштейн задний рессоры; 14 - палец сухаря; 15 - сухарь; 16
-накладка коренного листа; 18 - втулка; 19 - вкладыш; 20 - кронштейн передний
рессоры; 21 - палец ушка; 22 -втулка ушка; 23 - ушко рессоры; 24 -
масленка

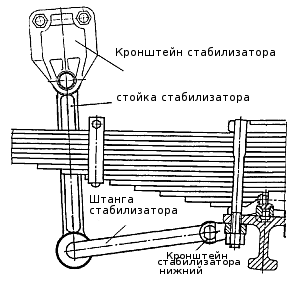

Рис. 204. Стабилизатор передней подвески
