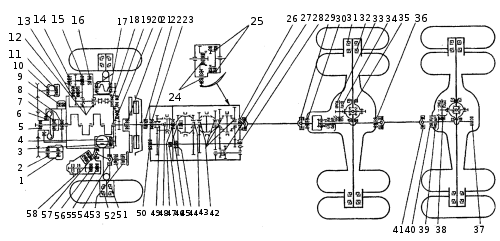

Рис. 370. Схема расположения подшипников качения



Позиция
на
рис. 370

Обозначение
подшип-
ников

Обозначение
подшип-ов
по номенклатуре
КамАЗа



Тип


Место
установки



Размеры подшипника, мм

Число
на
авто-ль

внутр.
диаметр

наруж.
диаметр

монтажная
ширина

1

1160304К

740.1307274

Шариковый радиальный однорядный с
односторонним уплотнением

Вал водяного насоса
(задняя опора)

20

52

18

1

2

1160305

740.1307027

То же

То же (передняя опора)

25

62

21

1

3

6-305А

864713

Шариковый радиальный однорядный

Валик насоса гидроусилителя
(задняя опора)

25

62

17

1

4

154901Е

864714

Роликовый игольчатый без внутреннего
кольца с одним бортом на наружном
кольце с сепаратором

То же (передняя опора)

12

22

16

1

5

6-305А

864713

Шариковый радиальный однорядный

Ведомый вал гидромуфты вентилятора
(передняя опора)

25

62

17

1

6

114

740.1318174-
10

То же

Ведущий вал гидромуфты вентилятора
(передняя опора)

70

110

20

1

7

204А

740.1318043

То же

Ведомый вал гидромуфты вентилятора
(задняя опора)

20

47

14

1

8

207А

853941

Шариковый радиальный однорядный

Ведущий вал гидромуфты вентилятора
(задняя опора)

35

72

17

1

9

8102

740.1017220

Шариковый упорный одинарный

Центробежный фильтр очистки масла

15

28

9

1

10

6-18060
3К1С9

Шариковый радиальный с
двусторонним уплотнением

Вал генератора (передняя опора)

17

47

19

1

11

6-18050
2КЗС9

То же

То же (задняя опора)

15

35

14

1

12

6-7204А

33.1111174

Роликовый конический однорядный

Кулачковый вал топливного насоса
высокого давления

20

47

15,25

2

13

201

33.1110624

Шариковый радиальный однорядный

Промежуточное зубчатое колесо регулятора
топливного насоса высокого давления

12

32

10

2

14

203

33.1110622

То же

Державка грузов регулятора топливного насоса
высокого давления (передняя опора)

17

40

12

1

15

106

33.1110620

То же

То же (задняя опора)

30

55

13

1

16

8103

33.1110618

Шариковый упорный одинарный

Муфта грузов регулятора топливного насоса
высокого давления

17

30

9

1

17

207А

853941

Шариковый радиальный однорядный

Коленчатый вал компрессора

35

72

17

2

18

207А

853941

То же

Вал зубчатого колеса при вода
топливного насоса (передняя опора)

35

72

17

1

19

6-305

864713

Шариковый радиальный однорядный

Вал зубчатого колеса привода
топливного насоса (задняя опора)

25

62

17

1

20

97506А

740.1029118

Роликовый конический двухрядный

Зубчатое колесо привода
расределительного вала

30

62

50

1

21

6-205К

864709

Шариковый радиальный одорядный

Ведущий вал делителя (пеедняя опора)

25

52

15

1

22

986714КС17

14.1601196-
01

Шариковый радиально-упор-ный однорядный в кожухе

Муфта выключения сцепления

70

105

21,5

1

23

170314Л

15.1770084-
01

Шариковый радиальный однорядный

Ведущий вал делителя (задняя опора)

70

150

35

1

24

6-305*

5511-
4202205

Шариковый радиальный однорядный

Ось зубчатого колеса коробки
отбора мощности

25

62

17

2

25

111*

5511-
4202200

То же

Зубчатая полумуфта

55

90

18

2

26

50412АК

14.1701032

Шариковый радиальный однорядный со
стопорной каавкой на наружном кольце

Ведомый вал коробки передач
(задняя опора)

60

150

35

1

27

64907К

14.1701083

Роликовый радиальный с удлиненными
цилиндрическими роликами без колец

Блок зубчатый колес заднего хода
коробки передач

32

52

49

2

28

53610

14.1701073

Роликовый радиальный сферический
двухрядный

Промежуточный вал коробки передач
(задняя опора)

50

110

40

1

29

804807КЗС10

5320-2205033

Роликовый игольчатый с одним наружным кольцом

Карданный вал промежуточного моста

33,635

50

31

8

30

6-311А или 311А

864777

Шариковый радиальный однорядный

Межосевой дифференциал

55

120

29

1

31

6-7815А

853957

Роликовый конический однорядный

Ступицы колес промежуточного и з
аднего мостов (наружная опора)

75

135

44,25

4

32

7517 А

864733

Роликовый конический одорядный

Ступицы колес промежуточного и
заднего мостов (внутренняя опора)

85

150

38,5

4

33

27310НА

853948

Роликовый конический одорядный с
большим углом конуса

Цилиндрическое зубчатое колесо
промежуточного и заднего мостов
(правая опора)

50

110

29,25

2

34

У-27911А

864769

То же

То же

53,975

123,826

39,5

2

35

7216У

864720

Роликовый конический однорядный

Чашка межколесного дифференциала промежуточного и заднего мостов

80

140

28,25

4

36

6-310А или 310

864716

Шариковый радиальный однорядный

Ведущий вал промежуточного моста
(задняя опора)

50

110

27

1

37

12310КМ

864717

Роликовый радиальный с короткими
цилиндрическими роликами

Ведущий вал заднего моста
(задняя опора)

50

110

27

1

38

102409М

864715

Роликовый радиальный с короткими
цилиндрическими роликами

Цилиндрическое зубчатое колесо
промежуточного и заднего мостов (левая опора)

45

120

29

2

39

6-7516А1

864728

Роликовый конический одорядный

Коническое зубчатое колесо главной
передачи заднего и промежуточного
мостов (внутенняя опора)

80

140

35,25

2

40

6-7214АУ

864724

То же

То же (наружная опора)

70

125

26,25

2

41

804805К1

5320-2201044

Роликовый игольчатый с одним
наружным кольцом

Карданный вал заднего моста

25

39

30,5

8

42

664916Д

14.1701208

Роликовый радиальный с длинными
цилиндрическими роликами без колец

Зубчатые колеса первой, второй, третьей
передач и передачи заднего хода
ведомого вала коробки передач

81

92

42,5

4

43

664916Д-04

14.1701285

Насыпные ролики

Зубчатое колесо четвертой передачи

-

5,5

15,8

88

44

12213КМ

14.1701066-01

Роликовый радиальный с короткими
цилиндрическими роликами

Промежуточный вал коробки передач
(передняя опора)

65

120

23

1

45

76-592708М1

14.1701190-01

Роликовый радиальный с короткими
цилиндрическими роликами

Ведомый вал коробки передач
(передняя опора)

40

77,5

23

1

* Только для автомобилей-самосвалов моделей 55111, 55102

46

292213К1М

15.1770254

Роликовый радиальный с короткими
цилиндрическими роликами

Промежуточный вал делителя
(задняя опора)

79,6

120

23

1

47

170412АКЛ

15.1701032

Шариковый радиальный однорядный

Ведущий вал коробки передач
(задняя опора)

60

150

35

1

48

264706

15.1701031

Роликовый радиальный с длинными
цилиндрическими роликами без колец

Ведущий вал коробки передач
(передняя опора)

29,96

43,98

33

1

49

664913Е

15.1770064-01

Роликовый радиальный с длинными
цилиндрически ми роликами
двухрядный без колец

Зубчатое колесо делителя

62

70

31

2

50

70-50409АК

15.1770234-01

Шариковый радиальный однорядный
со стопорной канавкой на наружном
кольце

Промежуточный вал делителя
(передняя опора)

45

120

29

1

51

761 ЗА

853954

Роликовый конический однорядный

Ступица переднего колеса
(внутренняя опора)

65

140

51

2

52

6-7610А

853951

То же

То же (наружная опора)

50

110

42,25

2

53

636906С17

864731

Шариковый радиальноупорный
штампованный без сепаратора

Рулевая колонка

28

42

21,5

2

54

704902
К6УС10

864710.

Роликовый» игольчатый с одним
 наружным кольцом

Карданный вал рулевого привода

15,235

28

20

8

55

50110

864705

Шариковый радиальный
однорядный со стопорной
канавкой на наружном кольце

Зубчатое колесо углового редуктора
механизма рулевого привода
(задняя опора)

50

80

16

1

56

110

864706

Шариковый радиальный
однорядный

То же (передняя опора)

50

80

16

1

57

6-205К

864709

Шариковый радиальный
однорядный

Зубчатое колесо углового редуктора
механизма рулевого привода
(верхняя и нижняя опора)

25

52

15

2

58

819705К2


108903


999702Е


6-60026



70-80200С9



70-80202С9

5320-
3401120

864767






Роликовый упорный одинарный с
цилиндрическими роликами

Шариковый упорный одинарный
без сепаратора в кожухе

Роликовый упорный однорядный с
одной защитной шайбой

Шариковый радиальный
однорядный с одной защитной
шайбой

Шариковый радиальный
однорядный с двумя защитными
шайбами

То же

Винт рулевого механизма


Винт торсиона механизма
подрессоривания

Пружинный энергоаккумулятор
тормозных камер типа 20/20

Тахометр, спидометр



Электродвигатель предпускового
подогревателя


То же

25


17,5


15


6



10



15

63


32.2


28


19



30



35

16


10,669


2


6



9



11

2


1


4


8



1



1
