Подвеска силового агрегата (см. рис. 15) состоит из двух передних опор, двух задних и одной поддерживающей опоры. На автомобилях КамАЗ, укомплектованных силовыми агрегатами с пятиступенчатой коробкой передач модели 14, поддерживающей опоры нет.

Передние опоры состоят из круглых амортизаторов, запрессованных в кронштейны передней опоры, крепящиеся на раме автомобиля и расположенные с обеих сторон двигателя. На автомобилях КАМАЗ-53229 кронштейны передней опоры имеют отличительные особенности в связи с усиленной рамой. Амортизатор представляет собой резиновую подушку с запрессованной распорной втулкой, зафиксированную в пластинах. Подушка стяжным болтом крепится к переднему кронштейну силового агрегата, закрепленному четырьмя шпильками к передней крышке блока цилиндров двигателя. Между подушкой и кронштейнами установлены стальные шайбы.

Задние опоры расположены с обеих сторон картера сцепления. Каждая из опор состоит из заднего кронштейна крепления силового агрегата, который фиксируется двумя установочными штифтами и крепится четырьмя шпильками к картеру сцепления; башмака, соединяющегося с кронштейном стяжным болтом; кронштейна задней опоры, который охватывает башмак и приклепывается к лонжерону рамы; крышки, крепящейся четырьмя болтами к кронштейну задней опоры. Между башмаком, крышкой и кронштейном задней опоры расположена резиновая подушка, выполняющая функцию гасителя колебаний. Башмак из алюминиевого сплава предохранен от смятия запрессованной в него стальной втулкой. Между крышкой и кронштейном задней опоры установлены регулировочные прокладки.

Опора поддерживающая имеет амортизатор с малой жесткостью и служит для гашения колебаний, возникающих при движении по плохим дорогам. В спокойном состоянии она не нагружена. Поддерживающая опора состоит из кронштейна 3, который четырьмя болтами крепится к картеру коробки передач. Полку кронштейна охватывает резиновая прямоугольная подушка 5 с обоймой 4, соединенная двумя болтами с поперечной балкой 7.

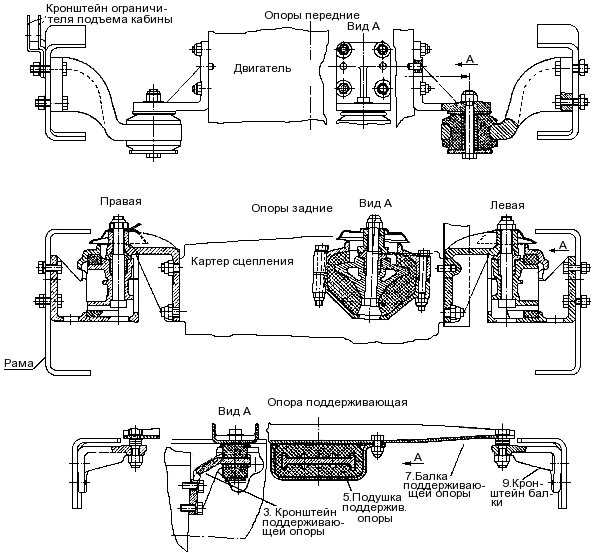

Рис. 15. Установка силового агрегата
