Штанги реактивные
Штанги реактивные автомобиля КамАЗ (рис. 209) одинаковы по конструкции. В каждом наконечнике реактивной штанги расточено отверстие, в которое установлен внутренний вкладыш 7, который для предотвращения от проворачивания в наконечнике зафиксирован заклепкой 6, шаровой палец 8 и наружный вкладыш 9. Наружный вкладыш поджат пружиной и закрыт крышкой с уплотнительной прокладкой 11. Для смазывания вкладышей в каждой крышке установлена масленка 1.
Для уплотнения шарнира реактивной штанги от вытекания смазки и попадания грязи поставлен торцовый сальник 4 с натягом на коническую поверхность пальца: он одной стороной упирается в торец кронштейна рычага, другой, рабочей, прижимается к торцу наконечника штанги.

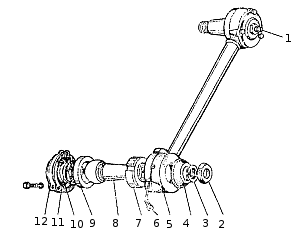

Рис. 209. Реактивная штанга: 1 - масленка; 2 - гайка; 3 -шайба пружинная; 4 - сальник; 5 - штанга; 6 - заклепка; 7 - вкладыш внутренний; 8 - палец; 9 - вкладыш наружный; 10 - пружина; 11 - прокладка; 12 — крышка
